气动角式调节阀产品的详细资料：产品型号：zjhj产品名称：气动角式调节阀产品特点：zjhj精小型气动薄膜调节角阀单座阀采用顶部导向结构，配用多弹簧执行机构。具有结构紧凑、重量轻、动作灵敏、流体通道呈s流线型、压力损失小、阀容量大、流量特性精确、拆装方便等优点。广泛应用于精确控制气体、液体等介质的工艺参数如压力、流量温度、液位保持在给定值。特别适用于允许泄漏量小，阀前后压差不大的高粘度，含有悬浮物和颗粒状物质流体的调节，可避免结焦、堵塞、便于自净与清洗的场合。气动角式调节阀阀体：☆形 式：角形单座铸造阀
☆公称通径：20-300mm
☆公称压力：pn1.6 4.0 6.4mpa
☆连接形式：法兰按jb78-59 jb79-59
☆材 料：ht200 zg230—450 zg1cr18ni9ti zg0cr18ni12mn2ti 气动角式调节阀上阀盖：常温型：-20~+200℃
散热型：-40~+450℃
压盖形式：螺栓压紧式
填 料：v型聚四氟乙烯填料，柔性石墨、不锈钢波纹管。气动角式调节阀阀内组件：◇阀芯型式： 上导向单座柱塞型阀芯
◇流量特性： 等百分比特性、线性特性和快开特性
◇材 料：1c18ni9ti 0cr18ni12mo2ti气动角式调节阀执行机构：△型 式 ：多弹簧式薄膜执行机构
△膜片材料： 丁晴橡胶夹增强涤纶积物
△弹簧范围 ：0.02~0.10、0.08~0.24mpa
△供气压力： 0.14、0.16、0.28、0.40mpa
△气源接头： 内螺纹m10×1
△环境温度： -30~+70℃
△阀作用型式 ： 气—开式或气—关式
△附 件 ： 定位器、手轮机构气动角式调节阀性能：★泄漏量 ： 金属阀座符合标准ansib16.104iv级
★小于额定cv的0.01%
★回 差 ： 3%(不带定位器)、1%(带定位器)
★线 性 ： ±5%(不带定位器)、±1%(带定位器)
★备注：使用v型聚四氟乙烯填料
★可调范围 ： 50:1气动角式调节阀规格参数表：

公称通径dn	20	25	32	40	50	65	80	100	125	150	200	250	300
阀座直径dn(mm)	20	25	32	40	50	65	80	100	125	150	200	250	300
额定流量系数kv	6.5	10	16	25	40	63	100	160	250	400	630
行程mm	10	16		25		40			60			100

气动角式调节阀主要零件材料及推荐使用温度范围：

阀体材料	公称压力mpa	介质工作温度℃
		〈	〈	〈	〈	〈	〈	〈	〈	〈	〈	〈	〈	〈	〈
		120	200	250	300	350	400	425	450	475	500	525	550	575	600
		最大工作压力mpa
铸铁ht200	1.6	1.6	1.5
铸钢zg25	4.0 6.4		4.0 6.4	3.7 5.9	3.3 5.2	3.0 4.7	2.8 4.1	2.3 3.7	1.8 2.9
铸不锈钢zg1cr18ni9ti	4.0 6.4					4.0 6.4	3.0 4.4	2.7 4.2	2.4 4.0	2.1 3.8	1.9 3.5	1.7 3.4	1.4 3.2	1.1 2.9	0.8 2.6

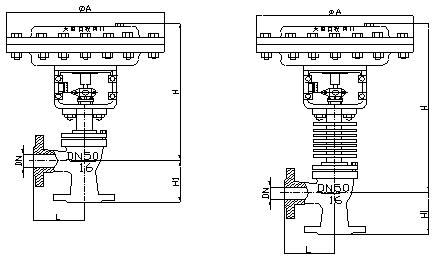

气动角式调节阀外装尺寸：

公称通径dn（mm）	l（mm）	h1（ mm）	h（mm）		øa
	1.6（mpa）		常温	中温
20	100	100	349	444	285
25	115	115	350	445	285
32	130	130	358	458	285
40	130	130	378	478	285
50	150	150	393	493	285
65	170	170	494	594	360
80	190	190	503	628	360
100	215	215	521	646	360
125	250	250	634	759	360
150	275	275	696	846	470
200	325	325	715	915	470

气动角式调节阀型号编制说明：

z	j	h	j	16	c	g	k
自控阀门	执行机构：	多弹簧气动薄膜执行机构	阀门结构类型:	公称压力：	阀体材质：	温度类型：	作用型式：
	j：表示精小型		f：表示分流阀	16：表示1.6mpa	c：表示碳钢	g：中温型常温省略	k：表示气开型
			h：表示合流阀	25：表示2.5mpa	p：表示不锈钢		b：表示气关型
			j： 表示角形阀	40：表示4.0mpa	f46：表示阀体衬氟
				64：表示6.4mpa
