气动衬氟调节阀产品的详细资料：产品型号：zmjbp-16f46p产品名称：气动衬氟调节阀产品特点：zmjbp-16f46p气动薄膜衬四氟单座调节阀，是自控仪表中的执行单元。它由气动薄膜执行机构和直通单座衬氟塑阀两部份组成。由于该阀接触介质的部位均采用高压注塑工艺，衬有能耐腐蚀、耐老化的聚全氟乙丙烯（简称f46），又采用聚四氟乙烯波纹管密封，因而该阀广泛适用于化工、石油、冶金、医药、电力等行业中对酸、碱强腐蚀介质和有毒、易挥发等气体、液体介质的过程控制。气动衬氟调节阀产品特点：1．耐腐蚀：阀体内腔、阀芯、阀座、阀杆均316不锈钢，能耐酸、碱，耐强腐蚀。
2．密封性能好：采用聚四乙烯材质的波纹管和填料双重密封，确保无渗漏。
3．泄漏量小：由于阀芯、阀座是软密封，故泄漏量低于国家iv级标准。
4．采用轻小型多弹簧执行机构，体积小，重量轻，调节精度高。气动衬氟调节阀零件材料：☆阀体、阀盖：ht200，zg230-450，zg1cr18ni9ti
☆阀芯、阀座：1cr18ni9ti，司太莱合金堆焊
☆软密封阀芯：增强聚四氟乙烯
☆波纹管：1cr18ni9ti 聚四氟乙烯波纹管
☆填片：橡胶石棉板、10’’、 1cr18ni9ti石棉缠绕垫片
☆膜盖：a3
☆波纹膜片：丁晴橡胶夹增强涤纶织物
☆弹簧：30simn
☆阀杆、推杆：2cr13、1cr18ni9ti
☆衬套：2cr13气动衬氟调节阀技术参数：性能指标：（表一）
| 项目 |
性能指标 |
| 基本误差％ |
≤±8 |
| 回差％ |
≤8 |
| 死区％ |
≤6 |
| 额定流量系数误差 |
≤±10％（kv≤5时±15％） |
| 泄漏量 |
≤0.01％阀额定容量 |
气动衬氟调节阀技术参数：（表二）
| 公称通径dn（mm） |
g3/4’’ |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
150 |
| 阀座直径dn（mm） |
3 |
4 |
5 |
6 |
7 |
8 |
10 |
12 |
15 |
20 |
26 |
32 |
40 |
50 |
65 |
80 |
100 |
150 |
| 额定流量系数kv |
0.08 |
1.12 |
0.20 |
.032 |
0.50 |
0.80 |
1.2 |
2 |
3.2 |
5 |
8 |
12 |
20 |
32 |
50 |
70 |
100 |
240 |
| 流量特性 |
直线 |
直线\等百分比 |
| 公称压力pn（mpa） |
1.01.6 |
| 配用执行机构 |
型号 |
zha-22 |
zha-23 |
zha-34 |
zha-45 |
| 有效面积cm |
200 |
280 |
400 |
630 |
1000 |
| 工作行程mm |
10 |
10 |
16 |
25 |
40 |
60 |
| 弹簧范围kpa |
20-10040-200 |
| 作用方式 |
气关式或气开式 |
| 工作温度 |
-30~200℃ |
| 固有可调比r |
30：1 |
气动薄膜衬四氟单座调节阀的允许压差：（见表三）标准组配的气动单座阀，其气动薄膜执行机构的输出力是一定的。为实现理想的调节和关闭，阀门的压差必须限制在一定数值内，本产品应按表3选用。当压差超过允许值时，可调整弹簧预紧力，配用阀门定位器或选用其它执行机构来克服不平衡力，但订货时必须与我公司联系，说明具体情况后方可订货。气动薄膜衬四氟单座调节阀充许压差：（表四）
| 供气压力（mpa） |
弹簧范围（mpa） |
公称通径（dn） |
g3/4’’ |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
150 |
| 阀座直径（dn |
3-8 |
10 |
12 |
15 |
20 |
26 |
32 |
40 |
50 |
65 |
80 |
100 |
150 |
| 0.14 |
20~100 |
允许压差△p（mpa） |
1.6 |
0.8 |
0.5 |
0.5 |
0.3 |
0.25 |
0.2 |
0.12 |
0.08 |
| 0.24 |
40~200 |
- |
1.2 |
1.1 |
0.7 |
0.65 |
0.45 |
0.28 |
0.20 |
注：流开流态，关闭时p2=0气动薄膜衬四氟单座调节阀主要零件材料：（表五）
| 零件名称 |
材料 |
零件名称 |
材料 |
| 阀体 |
zg25衬f46（fep） |
波纹管 |
f4（ptfe） |
| 阀芯 |
2cr13衬f46（fep） |
| 哈氏合金、蒙乃尔 |
填料 |
f4（ptfe） |
| 阀座 |
2cr13衬f46（fep） |
柔性石墨 |
| 哈氏合金、蒙乃尔 |

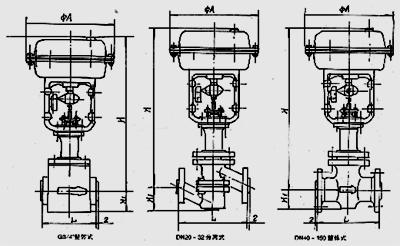

注：对含有杂质、颗粒的介质，阀芯、阀座可采用哈氏合金等。气动薄膜衬四氟单座调节阀外形尺寸：（表六）
| 公称通径 dn（㎜） |
3/4″ |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
150 |
| l |
116 |
180 |
185 |
200 |
220 |
250 |
275 |
300 |
350 |
480 |
| a |
245 |
245 |
245 |
245 |
290 |
290 |
362 |
362 |
362 |
454 |
| h |
401 |
445 |
485 |
495 |
523 |
532 |
697 |
699 |
699 |
817 |
| h1 |
50 |
65 |
70 |
80 |
71 |
88 |
102 |
140 |
170 |
190 |
| 重量 |
17 |
17 |
19 |
21 |
28 |
31.5 |
54 |
64 |
80 |
120 |
注：法兰标准符合jb78-59、jb79-59标准.也可根据用ansi美国标准等其它标准。
配套附件：
1．各种型号的阀门定位器，电气转换器，空气过滤减压器。
2．手轮机构。
3．电磁阀，接近开关。气动衬氟调节阀型号编制说明：
| z |
j |
h |
p |
16 |
c |
g |
k |
| 自控阀门 |
执行机构： |
多弹簧气动薄膜执行机构 |
阀门结构类型： |
公称压力： |
阀体材质： |
温度类型： |
作用型式： |
| - |
j：表示精小型 |
- |
p：表示单座 |
16：表示1.6mpa |
c：表示碳钢 |
g：中温型常温省略 |
k：表示气开型 |
| - |
- |
- |
n：表示双座 |
25：表示2.5mpa |
p：表示不锈钢 |
- |
b：表示气关型 |
| - |
- |
- |
m：表示套筒阀 |
40：表示4.0mpa |
f46：表示阀体衬氟 |
- |
- |
| - |
- |
- |
- |
64：表示6.4mpa |
- |
