电动三通调节阀产品的详细资料：产品型号：zdsf（h）型产品名称：电动三通调节阀产品特点：zdsf（h）型直行程分流、合流电动调节阀，由三通分流，合流阀门配用德国进口ps系列直行程电动执行机构组成。电动执行机构内有伺服系统，无需另配伺服放大器，有输入控制信号（4－20madc或1－5vdc）及单相电源即可控制运转，实现对压力、流量、温度、液位等参数的调节，采用平衡式阀塞结构，具有阀塞稳定性好、不易产生震动、噪声低、允许使用压差大，连线简单等特点，调节阀广泛用于流量系数大，泄漏量要求比较严的电力、冶金、石油、化工、环保等行业的工业自动控制系统中。电动三通调节阀阀体：
☆形式：三通双座铸造阀
☆公称通径：25－300mm
☆公称压力：pm1.6 4.0 6.4mpa
☆连接形式：法兰式按jb78－59 jb79－59
☆材料：ht200 zg230—450 zg1cr18ni9ti zg0cr18ni12mo2ti电动三通调节阀上阀盖：◇常 温 型：-20℃－+200℃
◇散 热 型：-40℃－+450℃
◇压盖形式：螺栓压紧式
◇填 料：v型聚四氟乙烯填料、柔性石墨、不锈钢波纹管电动三通调节阀阀内组件：
阀芯形式：双导向双座套筒型阀芯
流量特性：等百分比特性，线性特性和快开特性
材料：1cr18ni9ti 0cr18ni12mo2ti |
|
电动三通调节阀执行机构：类型：可选ps、3810、zaz型（dn100以内）、dkz型（dn100以上）系列电子式直行程执行机构。防爆型选用3810系列
技术参数和性能：请参阅对应的执行机构与阀门定位器说明书。电动三通调节阀主要零件材料及推荐使用温度范围：
| 阀体材料 |
公称压力mpa |
介质工作温度 |
| < |
< |
< |
< |
< |
< |
< |
< |
< |
< |
< |
< |
< |
< |
| 120 |
200 |
250 |
300 |
350 |
400 |
425 |
450 |
475 |
500 |
525 |
550 |
575 |
600 |
| 最大工作压力mpa |
| 铸铁ht200 |
1.6 |
1.6 |
1.5 |
|
|
|
|
|
|
|
|
|
|
|
|
| 铸钢zg25 |
4.06.4 |
|
4.06.4 |
3.75.9 |
3.35.2 |
3.04.7 |
2.84.1 |
2.33.7 |
1.82.9 |
|
|
|
|
|
|
| 不锈钢zg1r18ni9ti |
4.06.4 |
|
|
|
|
4.06.4 |
3.04.4 |
2.74.2 |
2.44.0 |
2.13.80 |
1.93.5 |
1.73.4 |
1.43.2 |
1.12.9 |
0.82.6 |
电动三通调节阀规格参数表：
| 公称通径dn |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
| 阀座直径dn (mm) |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
| 额定流量系数kv |
合流 |
8.5 |
13 |
21 |
34 |
53 |
85 |
135 |
210 |
340 |
535 |
800 |
1280 |
| 分流 |
|
|
|
|
|
85 |
135 |
210 |
340 |
535 |
800 |
1280 |
| 行程mm |
16 |
25 |
40 |
60 |
100 |
| 允许压差△mpa |
≤公称压力mpa |
| 基本误差% |
±2.5 |
| 回差% |
2.5 |
| 死区% |
1.0 |
| 始终点偏差% |
±2.5 |
| 额定行程偏差% |
2.5 |
| 允许泄漏量q |
kv值的0.05% |
| 可调范围 |
30:1 |
| 配电动执行器型号 |
psl |
psl201 |
psl202 |
psl204 |
psl208 |
psl312 |
psl320 |
| 3810l |
sa－08 |
381lsa－20 |
381lsb－30 |
381lsb－50 |
381lsc－65 |
381lsc－160 |
| 公称压力介质温度阀体材料 |
1.6mpa |
常温－20℃~＋200℃ 铸铁ht200 |
| 4.0mpa |
常温－20℃~＋200℃ 铸钢zg25 铸不锈钢zg1cr18ni9ti |
| 中温-40℃~＋450℃ 铸钢zg25 铸不锈钢zg1cr18ni9ti |
| 6.4mpa |
常温－20℃~＋200℃ 铸钢zg25 铸不锈钢zg1cr18ni9ti |
| 中温-40℃~＋450℃ 铸钢zg25 铸不锈钢zg1cr18ni9ti |

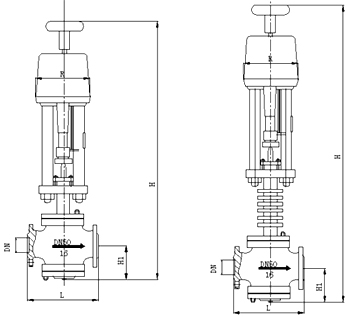

电动三通调节阀外型尺寸表：
| 公称通径dn |
合流 |
分流 |
| r |
l |
h |
h1 |
l |
h |
h1 |
| pn（mpa） |
pn（mpa） |
pn（mpa） |
pn（mpa） |
| - |
- |
- |
常温 |
中温 |
- |
- |
- |
- |
- |
- |
常温 |
中温 |
- |
- |
- |
| 25 |
176 |
185 |
190 |
200 |
600 |
650 |
140 |
150 |
160 |
185 |
190 |
200 |
600 |
650 |
140 |
150 |
160 |
| 32 |
176 |
200 |
200 |
210 |
718 |
848 |
150 |
160 |
170 |
200 |
200 |
210 |
718 |
848 |
150 |
160 |
170 |
| 40 |
176 |
220 |
230 |
235 |
795 |
925 |
160 |
170 |
180 |
220 |
235 |
235 |
795 |
925 |
160 |
170 |
180 |
| 50 |
176 |
250 |
255 |
265 |
835 |
960 |
180 |
190 |
200 |
250 |
255 |
265 |
835 |
960 |
180 |
190 |
200 |
| 65 |
176 |
275 |
285 |
295 |
1067 |
1214 |
200 |
210 |
220 |
275 |
285 |
295 |
1067 |
1214 |
200 |
210 |
220 |
| 80 |
176 |
300 |
310 |
320 |
1080 |
1243 |
210 |
230 |
240 |
300 |
310 |
320 |
1102 |
1265 |
225 |
250 |
265 |
| 100 |
176 |
350 |
360 |
370 |
1094 |
1257 |
220 |
250 |
260 |
350 |
360 |
370 |
1131 |
1294 |
245 |
275 |
285 |
| 125 |
225 |
410 |
430 |
440 |
1292 |
1492 |
260 |
300 |
300 |
410 |
425 |
440 |
1329 |
1529 |
285 |
320 |
325 |
| 150 |
225 |
450 |
465 |
475 |
1321 |
1520 |
280 |
320 |
320 |
450 |
460 |
475 |
1358 |
1557 |
305 |
340 |
345 |
| 200 |
225 |
550 |
560 |
570 |
1400 |
1597 |
320 |
380 |
380 |
550 |
560 |
570 |
1445 |
1642 |
350 |
400 |
410 |
| 250 |
225 |
635 |
660 |
670 |
- |
- |
- |
474 |
474 |
635 |
660 |
670 |
- |
- |
- |
- |
- |
| 300 |
225 |
720 |
740 |
770 |
- |
- |
- |
584 |
584 |
720 |
740 |
770 |
- |
- |
- |
- |
- |
电动三通调节阀型号编制说明：
| z |
d |
s |
f |
40 |
p |
g |
| 自控阀门 |
执行机构类型： |
位移特征： |
阀门结构形式 |
公称压力： |
阀体材质： |
温度类型： |
| |
d：表示ps系列 |
s：表示直行程 |
f：表示分流阀 |
16：表示1..6mp |
c：表示碳钢 |
g：表示中温型 |
| |
r：表示3810系列 |
|
h：表示合流阀 |
40：表示4..0mp |
p：表示不锈钢 |
常温省略 |
| |
h：表示dkz系列 |
|
|
64：表示6.4mp |
铸铁省略 |
