高温电磁阀产品用途： zcg高温电磁阀是先导直动型的电磁阀，其通用介质范围较广，可分别使用于水、轻油、重油、非腐蚀性气体及蒸汽等流体，如电站抽气管道疏水系统和蒸发器的排气系统中，主要是对管道中的介质进行双位自动调节和远程控制。高温电磁阀产品的性能及优点：☆耐高温：采用金属硬密封，提高了使用温度。☆耐磨：选材合理，阀杯和导向套间巧秒地利用流体的润滑作用，减少磨损。☆采用杠杆原理保证线圈和阀体彻底隔离。高温电磁阀工作原理: zcg高温电磁阀的电磁铁通电时，连杆被提升，带动转轴转动，副阀打开。由于副阀被开启，主阀阀杯上部的压力流体被排出，因此主阀阀杯下部的压力比上部高，这样下部的压力将主阀阀杯向上推开。主阀被打开后，上下压力相等，阀杯在电磁力、上下压力作用下，置于平衡状态，阀门开通。断电时在衔铁自重及返回弹簧作用下，关下副阀，副阀关闭后，随之主阀阀杯上部的压力升高而将主阀阀杯压下，达到断流密封作用，阀门关闭。高温电磁阀主要技术参数:
| 工作介质 | 蒸汽及其他无腐蚀性气体 | ||||||||||
| 介质温度℃ | ≤200 | ||||||||||
| 公称压力(mpa) | 1.6 | ||||||||||
| 工作压差（mpa） | 0.05~1.6 | 0.1~1.6 | |||||||||
| 电源电压 | ac220v其余规格可作特殊订货 | ||||||||||
| 使用寿命 | 按jb/t7352-94规定 | ||||||||||
| 额定流量系数（kv） | |||||||||||
| 泄露量（ml/min） | 按jb/t7352-94·f规定 | ||||||||||
| 公称通径（mm） | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 |
| 功耗 | 50va | ||||||||||

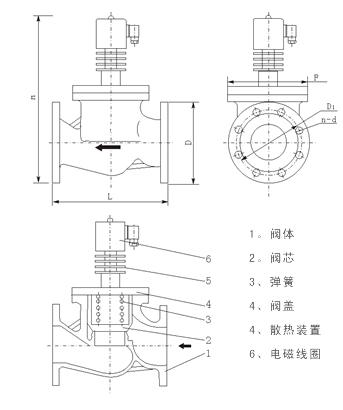

高温电磁阀相关尺寸| 公称通径 dn |
内螺纹连接 | 法兰连接 | |||||||||
| 外形尺寸 | 内螺纹 | 外形尺寸 | |||||||||
| h | l | g | h | l | d | d1 | d2 | b | f | n-d | |
| 15 | 148 | 92 | 1/2 | 176 | 130 | 95 | 65 | 46 | 14 | 2 | 4-φ14 |
| 20 | 148 | 92 | 3/4 | 181 | 150 | 105 | 75 | 56 | 16 | 2 | 4-φ14 |
| 25 | 148, , | 110 | 1 | 210 | 160 | 115 | 85 | 65 | 16 | 3 | 4-φ14 |
| 32 | 182 | 120 | 221 | 180 | 140 | 100 | 76 | 18 | 3 | 4-φ18 | |
| 40 | 182 | 140 | 230 | 200 | 150 | 110 | 84 | 18 | 3 | 4-φ18 | |
| 50 | 192 | 162 | 2 | 252 | 230 | 165 | 125 | 99 | 20 | 3 | 4-φ18 |
| 65 | 265 | 290 | 185 | 145 | 118 | 20 | 3 | 4-φ18 | |||
| 80 | 276 | 310 | 200 | 160 | 132 | 20 | 3 | 4-φ18 | |||
| 100 | 373 | 350 | 220 | 180 | 156 | 22 | 3 | 4-φ18 | |||
| 125 | 416 | 400 | 250 | 210 | 184 | 22 | 3 | 4-φ18 | |||
| 150 | 400 | 480 | 285 | 240 | 211 | 24 | 3 | 4-φ22 | |||
