美标凸耳式硬密封蝶阀产品简介：     d373h美标凸耳式硬密封蝶阀又名支耳式蝶阀、单夹式蝶阀，是用双头螺栓将阀门连接在两管道法兰之间。美标凸耳式蝶阀是用圆形蝶板作启闭件并随阀杆转动来开启、关闭和调节流体通道的一种阀门，适用于给消防管道、排水、污水、食品、供暖、燃气、船舶、水电、冶金、能源系统以及轻纺等行业。     本产品815、830系列蝶阀的主要结构特征为对夹式和法兰式三偏心结构，而815、830l系列蝶阀的主要结构特征为阀体周边带凸耳且设计成带螺孔单法兰结构。815、830系列蝶阀广泛应用于石油、化工及工业环保水处理、高层建筑、给排水等管道上。其特点为：由于采用的是三偏心结构，密闭性能可靠，确保开启时蝶板不接触密封座，消除了密封座不均匀负载，延长了使用寿命、确保可靠的密封性能，具有耐高温、耐磨损、耐腐蚀等优点。美标凸耳式硬密封蝶阀工作原理：     d373h美标凸耳式硬密封蝶阀是圆盘阀瓣，围绕阀轴旋转来达到开启与关闭的一种阀，在管道上主要起切断和节流用。启闭件是一个圆盘形的蝶板，在阀体内绕其自身的轴线旋转，从而达到启闭或调节的目的。蝶阀全开到全关通常是小于90°。美标凸耳式硬密封蝶阀产品特点：1、设计合理，结构紧凑，装拆容易，便于维修。2、采用偏心结构，减少密封圈的摩擦，延长阀门使用寿命。3、完全密封，泄漏为零，可以用于超高真空工况。4、更换阀板密封圈、蝶板、转轴等材质，可适用多种介质和不同温度。美标凸耳式硬密封蝶阀采用标准：☆设计标准：api609-83☆法兰连接尺寸：ansi b16.5☆结构长度：ansi b16.10-1992☆压力试验：api598-82美标凸耳式硬密封蝶阀主要零件材料：

雩件名称	材料
阀体	wcb，304,316,316ss，cf8m
蝶板	wcb，304,316、316ss，cf8m
阀杆	316、2crl3、1crl8ni9ti
密封圈	31 6、氟塑料
填料	柔性石墨、氟塑料

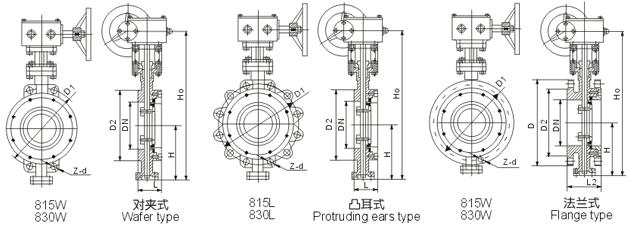

美标凸耳式硬密封蝶阀主要连接尺寸：

美标凸耳式硬密封蝶阀815w系api815w

公称通径dn		结构长度(标准值)				外形尺寸(参考值)				连接尺寸(标准值)								参考重量
		l		l1		h		h0		d		d1		d2		m	z．d
英寸	毫米	英寸	毫米	英寸	毫米	英寸	毫米	寸	毫米	英寸	毫米	英寸	毫米	英寸	毫米
2”	50	1.69	43	4.25	108	4.33	110	13.58	345	6.00	152	4.75	120.5	3.62	92	m18	4-19	9	20
21/2″	65	1.69	46	4.40	112	4.64	118	14.25	362	7.00	178	5.49	139.5	4.13	105	m18	4-19	10	25
3″	80	1.94	48	4.50	114	4.92	125	14.96	380	8.50	190	6.00	152.5	5.00	127	m18	4-19	11	29
4″	100	2.19	54	5.00	127	5.70	145	16.34	415	9.00	229	7.50	190.5	6.19	157	m18	8-19	13	33
5″	125	2.50	55	5.50	140	6.50	165	17.91	455	10.00	254	8.50	216	7.32	186	m20	8-22	16	38
6″	150	2.75	57	5.50	140	6.89	175	21.45	545	11.00	279	9.50	241.5	8.50	216	m20	8-22	26	74
8″	200	2.81	64	5.90	150	8.26	210	24.21	645	13.50	343	11.75	298.5	10.62	270	m20	8-22	34	86
10″	250	3.00	71	6.30	160	9.84	250	27.36	695	16.00	406	14.25	362	12.75	324	m22	12-25	51	142
12″	300	3.18	81	7.00	178	11.24	285	32.78	830	19.00	483	17.00	432	15.00	381	m22	12-25	72	167
14″	350	3.63	92	7.50	190	12.60	320	35.43	900	21.00	533	18.75	476	16.25	413	m27	12-29	106	218
16″	400	4.00	102	8.50	216	13.98	355	38.58	980	23.50	597	21.25	540	18.50	470	m27	16-29	133	275
18″	450	4.50	114	8.74	222	14.96	380	40.55	1030	25.00	635	22.75	578	21.00	533	m30	16-32	176	315
20″	500	5.00	127	9.00	229	16.34	415	43.70	1110	27.50	699	25.00	635	23.00	584	m30	20-32	190	395
2″	600	6.06	154	10.50	267	18.70	475	51.37	1305	32.00	813	29.50	749.5	27.25	692	m33	20-35	394	580
30″	750	6.50	165	11.50	292	22.38	580	60.03	1525	38.75	985	36.00	914	33.75	857	m33	28-35	476	717
32″	800	7.50	190	12.50	318	24.80	630	62.40	1585	41.75	1060	38.50	978	36.00	914	m39	28-41	618	880
36″	900	8.00	200	13.00	330	26.77	680	69.48	1765	46.00	1168	42.75	1085	40.25	1022	m39	32-41	762	1042

美标凸耳式硬密封蝶阀815l系api815l

公称通径dn		结构长度(标准值)		外形尺寸(参考值)				连接尺寸(标准值)						参考 重量
		l		h		h0		d1		d2		m	z．d
英寸	毫米	英寸	毫米	英寸	毫米	英寸	毫米	英寸	毫米	英寸	毫米
6″	150	2.75	57	6.89	175	21.45	545	9.50	241.5	8.50	216	m20	8—22	28
8″	200	2.81	64	8.26	210	24.21	615	11.75	298.5	10.62	270	m20	8,22	36
10″	250	3.00	71	9.84	250	27.36	695	14.25	362	12.75	324	m22	12—25	53
12″	300	3.18	81	11.24	285	32.78	830	17.00	432	15.00	381	m22	12—25	74
14″	350	3.63	92	12.60	320	35.43	900	18.75	476	16.25	413	m27	12.29	110
16″	400	4.00	102	13.98	355	38.58	980	21.25	540	18.50	470	m27	16—29	138
18″	450	4.50	114	14.96	380	40.55	1030	22.75	578	21．oo	533	m30	16—32	180
20″	500	5.00	127	16.34	415	43.70	1110	25.00	635	23.00	584	m30	20.32	196
24″	600	6.06	154	18.70	475	51.37	1305	29.50	749.5	27.25	692	m33	20.35	400
30″	750	6.50	165	22.38	580	60.03	1525	36.00	914	33.75	857	m33	28.35	482
36″	900	8.00	200	26.77	680	69.48	1765	42.75	1085	40.25	1022	m39	32.41	488

注：以上对夹式、对夹凸耳式、法兰式三种，传动方式有手动、蜗轮、气动和电动。用户订货时说明。美标830w系api830

<, td valign=top width=53>

15.00

公称通径dn		结构长度(标准值)				外形尺寸(参考值)				连接尺寸(标准值)								参考重量
		l		l1		h		h0		d		d1,		d2		m	z-d
英寸	毫米	英寸	毫米	英寸	毫米	英寸	毫米	英寸	毫米	英寸	毫米	英寸	毫米	英寸	毫米
2″	50	1.69	43	4.25	150	4.33	110	13.58	345	6.50	165	5.00	127	3.62	92	m18	8.19	9	20
2 1/2″	65	1.69	46	4.50	170	4.64	118	14.25	362	7.48	190	5.86	149	4.13	105	m18	8-19	10	25
3″	80	1.88	48	4.50	180	4.92	125	14.96	380	8.26	210	6.63	168	5.00	127	m20	8-22	12	29
4″	100	2.12	54	5.00	190	5.70	145	16.34	415	10.00	254	7.87	200	6,19	157	m20	8-22	13	35
5″	125	2.16	55	5.50	200	6.50	165	17.91	455	11.00	279	9.25	235	7.32	186	m20	8-22	18	40
6″	150	2.32	59	5.50	210	6.89	175	21.45	545	12.50	318	10.63	270	8.50	216	m20	12-22	28	81
8″	200	2.87	73	5.90	230	8.26	210	24.21	645	15.00	381	13.00	330	10.62	270	m24	12-26	37	94
10″	250	3.26	83	6.30	250	9.84	250	27.36	695	17.50	445	15.24	387	12.75	324	m27	16-29	56	158
12″	300	3.62	92	7.00	270	11.24	285	32.78	830	20.50	521	17.76	451	381	m30	16-32	79	183
14″	350	4.60	117	7.50	290	12.60	320	35.43	900	23.00	584	20.24	514	16.25	413	m30	20-32	116	239
16″	400	5.23	133	8.50	310	13.98	355	38.58	980	25.50	648	12.50	571	18.50	470	m33	20-35	146	302
18″	450	5.86	149	8.74	330	14.96	380	40.55	1030	28.00	711	24.72	628	21.00	533	m33	24-35	193	346
20″	500	6.25	159	9.00	350	16.34	415	43.70	1110	30.50	775	27.00	686	23.00	584	m33	24-35	209	434
24″	600	7.12	181	10.50	390	18.70	475	51.37	1305	36.00	914	32.00	813	27.25	692	m39	24-41	433	638
30″	750	9.01	229	11.50	430	22.38	580	60.03	1525	43.00	1092	39.25	997	33.75	857	m45	28-49	523	788
36″	900	9.48	241	13.00	510	26.77	680	69.48	1765	50.00	1270	46.00	1168	40.25	1022	m50	32-53	838	1146

美标凸耳式硬密封蝶阀830l系列api830l

公称通径dn		结构长度(标准值)		外形尺寸(参考值)				连接尺寸(标准值)						参考 重量
		l		h		h0		d1		d2		m	z．d
英寸	毫米	英寸	毫米	英寸	毫米	英寸	毫米	英寸	毫米	英寸	毫米
6″	150	3.00	59	6.89	175	21.45	545	10.63	270	8.50	216	m20	12-22	29
8″	200	2.87	73	8.26	210	24.21	615	13.00	330	10.62	270	m24	12-26	38
10″	250	3.26	83	9.84	250	27.36	695	15.24	387	12.75	324	m27	16-29	58
12″	300	3.62	92	11.24	285	32.78	830	17.76	451	15.00	381	m30	16-32	81
14″	350	4.60	117	12.60	320	35.43	900	20.24	514	16.25	413	m30	20-32	119
16″	400	4.44	133	13.98	355	38.58	980	22.30	591	18.50	470	m33	24-35	149
18″	450	5.86	149	14.96	380	40.55	1030	24.72	628	21.00	533	m33	24-35	198
20″	500	6.25	159	16.34	415	43.70	1110	27.00	686	23.00	584	m33	24-35	215
24″	600	7.12	181	18.70	475	51.37	1305	32.00	813	27.25	692	m39	24-41	436
30″	750	9.01	229	22.38	580	60.03	1525	39.25	997	33.75	857	m45	28-49	528
36″	900	9.88	241	26.77	680	69.48	1765	46.00	1168	40.25	1022	m50	32-52	843
