气动伸缩蝶阀产品简介：     sd641x气动伸缩蝶阀具有自动补偿管道热胀冷缩方便装卸的功能，使用于温度在120℃以下，公称压力在1.6mpa以下的石油，化工、电力、造纸、给排水和市政建设等工业管道上作调节流量和载断流体的最佳装置。气动伸缩蝶阀工作原理：     sd641x气动伸缩蝶阀分三种类型：a、普通型：选用时按伸缩器的设计规范设计安装，如需加限位螺栓，请设计时注明。b、固定限位型：它即可伸缩，又能限位，具有把伸缩部分固定起来不让其伸缩的功能。其特点是功能多，适用范围更广。c、加长型：它是把普通型伸缩蝶阀的伸缩节加长，使其长度符合用户所需长度（不包括伸缩量），其特点是在老管路的改造时，原管路上的阀门需要更新换代，不需把原管道上的阀门的连接部分割衬，即可取而代之。加长型选用时也应考虑加限位措施，如需限位请设计时注明。气动伸缩蝶阀产品特点：1、密封部位可调节更换，密封性能可靠。2、结构独特，设计灵活，重量轻，省力，启闭迅速。3、伸缩蝶阀不仅能补偿管道温差缩产生的热胀冷缩的功能，还能为维修阀门安装更换提供方便。安装注意事项：1、安装前必须平放，切勿随意磕碰，运行时严禁将支架卸掉。2、法兰伸缩蝶阀出厂时结构长度为最小长度，安装时，拉至安装长度（即设计长度）。3、当管道间长度超过伸缩阀安装长度时，请调整管道间隔，切勿强行拉伸缩蝶阀，以免损坏蝶阀。4、法兰伸缩蝶阀可在任意安装，做温度补偿用时，在管道安装完成后，需沿管道轴线方向两端加支架，防止伸缩阀伸缩管拉出。气动伸缩蝶阀主要参数:

公称通径	dn（mm）	50～2000
公称压力	pn（mpa）	0.6	1.0	1.6
试验压力	强度试验	0.9	1.5	2.4
	密封试验	0.66	1.1	1.76
	气密封试验	0.6	0.6	0.6
适用温度	≤80℃
适用介质	空气、水、蒸气、煤气、油品等。
驱动形式	手动、蜗杆蜗轮传动、气传动、电传动。

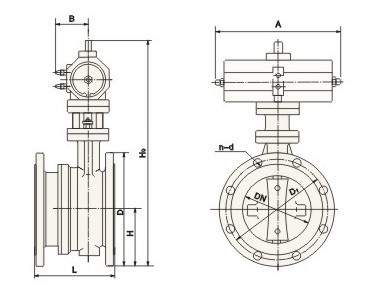

气动伸缩蝶阀主要连接尺寸:

公称 通径	外形尺寸(参考值)							法兰尺寸和螺栓孔尺寸(标准值)
	h	h1	设计最 大长度	设计最 小长度	设计 长度	a	b	0.6mpa				1.0mpa				1.6mpa
毫米								d	d1	d2	n-d	d	d1	d2	n-d	d	d1	d2	n-d
50	80	309	186	156	171	180	200	140	110	88	4-14	165	125	99	4-18	165	125	99	4-18
65	95	337	190	160	175	180	200	160	130	108	4-14	185	145	118	4-18	185	145	118	4-18
80	98	347	198	166	182	180	200	190	150	124	4-18	200	160	132	8-18	200	160	132	8-18
100	114	373	228	188	208	180	200	210	170	144	4-18	220	180	156	8-18	220	180	156	8-18
125	128	405	240	201	220	180	200	240	200	174	8-18	250	210	184	8-18	250	210	184	8-18
150	139	440	246	206	226	270	280	265	225	199	8-18	285	240	211	8-22	285	240	211	8-22
200	174	612	265	219	242	400	425	320	280	254	8-18	340	295	266	8-22	340	295	266	12-22
250	215	693	295	240	267	400	425	375	335	309	12-18	395	350	319	12-22	405	355	319	12-26
300	245	747	308	254	282	450	560	440	395	363	12-22	445	400	370	12-22	460	410	370	12-26
350	270	802	327	272	300	450	560	490	445	413	12-22	505	460	429	16-22	520	470	429	16-26
400	305	991	368	308	338	535	580	540	495	463	16-22	565	515	480	16-26	580	525	480	16-30
450	325	1037	370	310	340	535	580	595	550	518	16-22	615	565	530	20-26	640	585	548	20-30
500	360	1127	392	332	362	535	580	645	600	568	20-22	670	620	582	20-26	715	650	609	20-33
600	445	1377	441	375	408	570	660	755	705	667	20-26	780	725	682	20-30	840	770	720	20-36
700	505	1496	460	400	430	750	550	860	810	772	24-26	895	840	794	24-30	910	840	794	24-36
800	560	1584	499	445	475	750	550	975	920	878	24-30	1015	950	901	24-33	1025	950	901	24-39
900	630	1676	520	460	490	750	550	1075	1020	978	24-30	1115	1050	1001	28-33	1125	1050	1001	28-39
1000	680	1760	600	530	565	900	750	1175	1120	1078	28-30	1230	1160	1112	28-36	1255	1170	1112	28-42
1200	795	2018	675	571	623	1000	925	1405	1340	1295	32-33	1455	1380	1328	32-39	1485	1390	1328	32-48
1400	900	2363	760	683	722	1000	925	1630	1560	1510	36-36	1675	1590	1530	36-42	1685	1590	1530	36-48
1600	1100	2723	860	770	815	1000	925	1830	1760	1710	40-36	1915	1820	1750	40-48	1930	1820	1750	40-56
1800	1124	2844	930	830	880	1100	980	2045	1970	1718	44-39	2115	2020	1950	44-48	2130	2020	1950	44-56
2000	1292	3127	1020	920	970	1100	980	2265	2180	2125	48-42	2325	2230	2150	48-48	2345	2230	2150	48-62
