法兰衬胶蝶阀产品简介：法兰衬胶蝶阀采用整体包胶形式（阀体、阀瓣包胶即介质过流部分均无跟阀体直接接触），以适应不同介质的流体、半流体、气体或粉末状管路输送和容器上，作为截流机构或调节装置使用。对夹式衬胶蝶阀广泛安装于石油、化工、冶金、电站、城市给排水、环保、医药、食品、造纸等工业系统中、以确保不同使用条件下的密封性、耐蚀性。法兰衬胶蝶阀工作原理：蝶板的回转中心(即阀杆的中心)位于阀体的中心线和蝶板的密封面截面上。阀座采用合成橡胶。关闭时蝶板的外圆密封面挤压合成橡胶阀座，使阀座产生弹性变形而形成弹性力作为密封比压保证蝶阀的密封。法兰衬胶蝶阀产品特点：1、本阀结构独特，操作灵活，省力，方便。2、蝶板采用框架结构，强度高，过流面积大，流阻小。3、密封副材料选用不锈钢和丁腈耐油橡胶配对，使用寿命长。4、本阀采用双偏心结构，具有越关越紧的密封功能，密封性能可靠。5、整体烤漆、能有效地防止锈蚀且只要更换密封阀座密封材料，就可使用于不同介质。6、橡胶密封圈即可位于阀体上，也可以位于蝶板上，可适用不同特点的介质，供用户选择。7、本阀具有双向密封功能，安装时不受介质流向的控制，也不受空间位置的影响，可在任何方向安装。法兰衬胶蝶阀主要技术参数:※公称通经dn（mm) 50～2000 50～1600※公称药理pn（mpa) 0.6 1.0 1.6※密封试验(mpa) 0.66 1.1 1.76※强度试验(mpa) 0.9 1.5 2.4※适用温度 丁腈橡胶：-40℃～90℃氟橡胶：-20℃～200℃※适用介质 水、空气、天然气、油品及弱腐蚀性流体※泄漏率 符合gb/t13927-92标准※驱动方式 蜗轮传动、电动、气动、液动法兰衬胶蝶阀主要零部件材料:◇阀体 wcb、qt450-※ht200、ht250◇蝶板 wcb、qt450-※ht200、ht250◇阀轴 2cr13◇密封圈 丁腈耐油橡胶◇填料 柔性石墨法兰衬胶蝶阀执行标准:◆制造标准 gb/t 122387-89◆法兰标准 gb9113-2000、gb17241.6-1998◆结构长度标准 gb12221-89◆检验标准 gb/t 13927-92法兰衬胶蝶阀用途

密封圈材料代号	适用温度	适用介质
nr	≤85℃	水、空气、酸碱类
cr	≤85℃	水、煤气、酸碱类
nbr	≤100℃	水、油品
epdm	≤120℃	水、蒸汽、一般酸碱类
fkm	≤150℃	水、蒸汽、强酸碱类

法兰衬胶蝶阀材料

阀体	铸铁、球墨铸铁、碳钢、不锈钢
蝶板	不锈钢（304、316）碳钢完全包覆橡胶或氟塑料
阀杆	碳钢镀镍磷、不锈钢
阀座密封圈	天然胶nr、氯丁胶cr、丁腈胶nbr、三元乙丙胶epdm、氟橡胶fkm
手柄	铝合金、碳钢

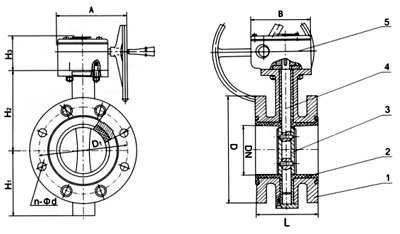

法兰衬胶蝶阀主要尺寸参数：部件列表：1、阀体 2、阀座 3、蝶板 4、阀杆

公称通径dn	l mm	d mm	d1 mm	n-d（mm）		h1 mm	h2 mm	质量
				pn1.6	pn1.6
50	108	165	125	4-18	4-18	91	120	8
65	112	185	145	4-18	4-18	104	140	11.5
80	114	200	160	8-18	8-18	107	150	12.5
100	127	220	180	8-18	8-18	135	165	23
125	140	250	210	8-18	8-18	129	190	40.5
150	140	285	240	8-22	8-22	131	205	46.5
200	152	340	295	8-22	12-22	177	2550	61
250	165	395	350	12-22	12-26	206	270	73.5
300	178	445	400	12-22	12-26	220	320	103
350	190	505	460	16-22	16-26	264	358	120
400	216	565	515	16-26	16-30	298	400	217
450	222	615	565	16-26		327	420	242
500	229	671	620	20-26		352	480	279
600	267	780	725	20-30		446	560	396
700	292	895	840	24-30		486	610	596
