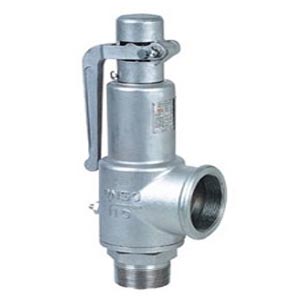

A42Y弹簧全启封闭式安全阀
作者：来源：http://tjotlfm.gotoip1.com 日期：2018-04-06 09:10:17 人气：标签：

弹簧全启封闭式安全阀说明：a42y-c型弹簧全启封闭式安全阀适用于工作温度≤300℃空气、石油气、液体等介质的设备和管路上。a42y-p型及a42y-r型适用于工作温度≤200℃有腐蚀性的介质的设备和管路上，作为超压保护装置。连接法兰标准按jb/t……-94系列1。≥6.4mpa按jb/t……-94系列2。
弹簧全启封闭式安全阀主要零部件材料

no.	零件名称	a42y-c/ka42y-c材料	a42y-p/ka42y-p材料	a42y-r材料	da42y-p材料
1	阀座	2cr13/1cr18ni9ti	zg1cr18ni9ti	zg1cr18ni12mo2ti	zg1cr18ni9ti
2	阀体	wcb	zg1cr18ni9ti	zg1cr18ni12mo2ti	lcb/zg1cr18ni9ti
3	调节圈	2cr13/1cr18ni9ti	1cr18ni9ti	1cr18ni12mo2ti	1cr18ni9ti
4	反冲盘	2cr13/1cr18ni9ti	1cr18ni9ti	1cr18ni12mo2ti	1cr18ni9ti
5	阀瓣	2cr13/1cr18ni9ti	1cr18ni9ti	1cr18ni12mo2ti	1cr18ni9ti
6	导向套	2cr13/1cr18ni9ti	1cr18ni9ti	1cr18ni12mo2ti	1cr18ni9ti
7	阀盖	zg230-450	zg230-450	zg230-450	zg1cr18ni9ti
8	弹簧	50crva	50crva包覆氟塑料	50crva包覆氟塑料	50crva
9	阀杆	2cr13	1cr18ni9ti/1cr18ni12mo2ti	1cr18ni9ti/1cr18ni12mo2ti	1cr18ni9ti
10	调整螺杆	45	2cr13	2cr13	2cr13
11	阀帽	zg200-400	zg200-400	zg200-400	zg230-450
;	密封面材料	堆焊co基硬质合金

弹簧全启封闭式安全阀外形尺寸和连接尺寸

型号	公称通径	do	d	k	g	g1	b	f	f1	z-?d	dn"	d1	k1	g3	g2	b1	f"	f1"	z1-?d1	l	l1	≈h
a42y-16c a42y-16p a42y-16r ka42y-16c da42y-16c（p）	20	15	105	75	;	55	16	2	;	4-14	25	115	85	;	65	16	2	;	4-14	110	95	378
	25	16	115	85	;	65	16	2	;	4-14	32	140	100	;	78	18	2	;	4-18	110	95	378
	32	20	140	100	;	78	18	2	;	4-18	40	150	110	;	85	18	3	;	4-18	115	100	378
	40	25	150	110	;	85	18	3	;	4-18	50	165	125	;	100	20	3	;	4-18	120	110	406
	50	32	165	125	;	100	20	3	;	4-18	65	185	145	;	120	20	3	;	4-18	135	120	450
	65	40	185	145	;	120	20	3	;	4-18	80	200	160	;	135	20	3	;	8-18	160	140	520
	80	50	200	160	;	135	20	3	;	8-18	100	220	180	;	155	22	3	;	8-18	170	135	525
	100	65	220	180	;	155	22	3	;	8-18	125	250	210	;	185	22	3	;	8-18	195	175	690
	125	80	250	210	;	185	22	3	;	8-18	150	285	240	;	210	24	3	;	8-23	210	190	780
	150	100	285	240	;	210	24	3	;	8-23	175	310	270	;	240	26	3	;	8-23	255	230	838
	200	125	340	295	;	265	26	3	;	12-23	250	405	355	;	320	30	3	;	12-26	300	260	992
	250	150	405	355	;	320	30	3	;	12-26	300	460	410	;	375	30	4	;	12-26	350	320	1266
	300	220	460	410	;	375	30	4	;	12-26	400	580	525	;	485	36	4	;	16-30	370	350	1283
	350	250	520	470	;	435	34	4	;	16-26	500	715	650	;	608	44	4	;	20-34	500	450	1520
	400	280	580	525	;	485	36	4	;	16-30	500	715	650	;	608	44	4	;	20-34	500	450	1530
a42y-25c a42y-25p a42y-25r ka42y-25c da42y-25（p）	20	15	105	75	;	55	16	2	;	4-14	25	115	85	;	65	16	2	;	4-14	110	95	378
	25	16	115	85	;	65	16	2	;	4-14	32	140	100	;	78	18	2	;	4-18	110	95	378
	32	20	140	100	;	78	18	2	;	4-18	40	150	110	;	85	18	3	;	4-18	115	100	378
	40	25	150	110	;	85	18	3	;	4-18	50	165	125	;	100	20	3	;	4-18	120	110	406
	50	32	165	125	;	100	20	3	;	4-18	65	185	145	;	120	20	3	;	4-18	135	120	450
	65	40	185	145	;	120	22	3	;	8-18	80	200	160	;	135	20	3	;	8-18	160	140	520
	80	50	200	160	;	135	22	3	;	8-18	100	220	180	;	155	22	3	;	8-18	170	135	525
	100	65	230	190	;	160	24	3	;	8-23	125	250	210	;	185	22	3	;	8-18	195	175	690
	125	80	270	220	;	188	28	3	;	8-26	150	285	240	;	210	24	3	;	8-23	210	190	780
	150	100	300	250	;	218	30	3	;	8-26	175	310	270	;	240	26	3	;	8-23	255	230	838
	200	125	360	310	;	278	34	3	;	12-26	250	405	355	;	320	30	3	;	12-26	300	260	992
	250	150	425	370	;	332	36	3	;	12-30	300	460	410	;	375	30	4	;	12-26	350	320	1266
	300	220	485	430	;	390	40	4	;	16-30	400	580	525	;	485	36	4	;	16-30	370	350	1283
a42y-40c a42y-40p a42y-40r ka42y-40c da42y-40（p）	20	15	105	75	51	55	16	2	4	4-14	25	115	85	;	65	16	2	;	4-14	110	95	378
	25	16	115	85	58	65	16	2	4	4-14	32	140	100	;	78	18	2	;	4-18	110	95	378
	32	20	140	100	66	78	18	2	4	4-18	40	150	110	;	85	18	3	;	4-18	115	100	378
	40	25	150	110	76	85	18	3	4	4-18	50	165	125	;	100	20	3	;	4-18	120	110	406
	50	32	165	125	88	100	20	3	4	4-18	65	185	145	;	120	20	3	;	4-18	135	120	450
	65	40	185	145	110	120	22	3	4	8-18	80	200	160	;	135	20	3	;	8-18	160	140	520
	80	50	200	160	121	135	22	3	4	8-18	100	220	180	;	155	22	3	;	8-18	170	135	525
	100	65	235	190	150	160	24	3	4.5	8-23	125	250	210	;	185	22	3	;	8-18	195	175	690
	125	80	270	220	176	188	28	3	4.5	8-26	150	285	240	;	210	24	3	;	8-23	210	190	780
	150	100	300	250	204	218	30	3	4.5	8-26	175	310	270	;	240	26	3	;	8-23	255	230	838
	200	125	375	320	260	282	38	3	4.5	12-30	250	405	355	;	320	30	3	;	12-26	300	260	992
	250	150	450	385	313	345	42	3	4.5	12-34	300	460	410	;	375	30	4	;	12-26	350	320	1266
a42y-64 a42y-64p a42y-64r da42y-64（p）	20	10	125	90	51	68	22	2	4	4-18	25	115	85	58	65	16	2	4	4-14	96	85	264
	25	16	140	100	58	78	22	2	4	4-18	32	140	100	66	78	18	2	4	4-18	110	100	277
	32	20	155	110	66	82	24	2	4	4-23	40	150	110	76	85	18	3	4	4-18	130	110	289
	40	25	170	125	76	95	24	3	4	4-23	50	165	125	88	100	20	3	4	4-18	130	120	319
	50	32	180	135	88	105	26	3	4	4-23	65	185	145	110	120	222	3	4	8-18	135	130	389
	65	40	205	160	110	130	28	3	4	8-23	80	200	160	121	135	22	3	4	8-18	175	160	493
	80	50	215	170	121	140	30	3	4	8-23	100	235	190	150	160	24	3	4.5	8-23	175	160	483
	100	65	250	200	150	168	32	3	4.5	8-26	125	270	220	176	188	28	3	4.5	8-25	195	195	613
	150	100	345	280	204	240	38	3	4.5	8-34	200	375	320	260	282	38	3	4.5	12-30	280	265	894
a42y-100 a42y-100p a42y-100r da42y-100（p）	20	10	125	90	51	68	22	2	4	4-18	25	115	85	58	65	16	2	4	4-14	96	85	264
	25	16	140	100	58	78	24	2	4	4-18	32	140	100	66	78	18	2	4	4-18	110	100	277
	32	20	155	110	66	82	24	2	4	4-23	40	150	110	76	85	18	3	4	4-18	130	110	289
	40	25	170	125	76	95	26	3	4	4-23	50	165	125	8	100	20	3	4	4-18	130	120	319
	50	32	195	145	88	112	28	3	4	4-26	65	185	145	110	120	22	3	4	8-18	135	130	389
	65	32	220	170	110	138	32	3	4	8-26	80	200	160	121	135	22	3	4	8-18	175	160	493
	80	40	230	180	121	148	34	3	4	8-26	100	235	190	150	160	24	3	4.5	8-23	175	160	483
	100	50	265	210	150	172	38	3	4.5	8-30	125	270	220	176	188	28	3	4.5	8-25	195	195	613
	150	80	355	290	204	250	46	3	4.5	12-34	200	375	320	260	282	38	3	4.5	12-30	280	265	894
